Τυπωμένοι πίνακας κυκλωμάτων PCBA PCB/πίνακες κυκλωμάτων υψηλής πυκνότητας για τις οικιακές συσκευές

Name: Τυπωμένοι πίνακας κυκλωμάτων PCBA PCB/πίνακες κυκλωμάτων υψηλής πυκνότητας για τις οικιακές συσκευές
Brand: Ping You Industrial Co.,Ltd
SKU: PCBA
Price: 400.00 USD
Availability: InStock

Λεπτομέρειες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: PY

Αριθμό μοντέλου: PCBA

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1000pcs

Τιμή: Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες: Χρηματοκιβώτιο

Δυνατότητα προσφοράς: 10000PCS

Πάρτε την καλύτερη τιμή

Λεπτομέρειες για το προϊόν

Περιγραφή του προϊόντος

Αξιολογήσεις & Κριτικές

Λεπτομέρειες για το προϊόν

Επισημαίνω:
                                                                                                                                                            Πίνακες κυκλωμάτων HDI, καθολικός πίνακας PCB


naunPlace προέλευσης::	Κίνα	Λεπτομέρειες συσκευασίας::	Εσωτερικός: Vacuum-packed
Πίνακας THK:::	0..53.0mm	Εξωτερικός::	Χαρτοκιβώτιο πλαίσιο
Υλικό::	FR4

naunPlace προέλευσης::	Κίνα
Λεπτομέρειες συσκευασίας::	Εσωτερικός: Vacuum-packed
Πίνακας THK:::	0..53.0mm
Εξωτερικός::	Χαρτοκιβώτιο πλαίσιο
Υλικό::	FR4

Περιγραφή του προϊόντος

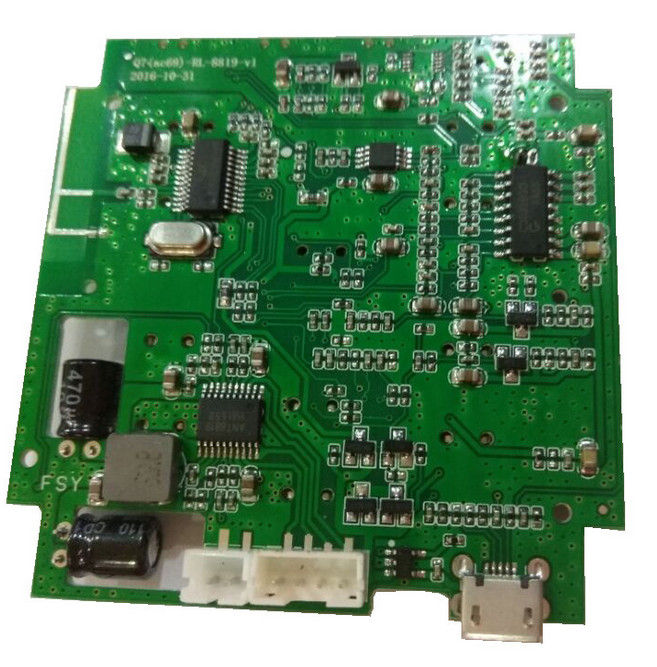

Τυπωμένος πίνακας κυκλωμάτων PCBA PCB

Πληροφορίες επιχείρησης

επαγγελματικός προμηθευτής PCB και PCBA στην Κίνα. Ιδρύθηκε το 2004 και έχει ειδικευτεί στον τομέα PCB για 10 έτη. Με τη θαυμάσια και σχεδόν τέλεια ποιότητα, προτιμώμαστε από τους γερμανικούς αγοραστές PCB. Επομένως, οι περισσότεροι από τους πελάτες μας είναι γερμανικές επιχειρήσεις.

Μας επιλέξτε, επιλέξτε την καλή ποιότητα!

Τυπωμένοι πίνακας κυκλωμάτων PCBA PCB/πίνακες κυκλωμάτων υψηλής πυκνότητας για τις οικιακές συσκευές 0

Ικανότητα PCBA

Αριθ.	Στοιχείο	Προδιαγραφή
1	Τύπος συνέλευσης	Συνέλευση SMT (τεχνολογία επιφάνεια-μονταρισμάτων)
1	Τύπος συνέλευσης	Συνέλευση μέσω-τρυπών (τεχνολογία συγκόλλησης μέσω-τρυπών)
2	Τύπος ύλης συγκολλήσεως	Υδροδιαλυτή κόλλα ύλης συγκολλήσεως, αμόλυβδη
3	Συστατικό	Υπηρεσία συστατικής πρόσβασης
4	Δοκιμή	ICT (δοκιμή -κυκλωμάτων)
4	Δοκιμή	FCT (λειτουργική δοκιμή)
5	Ελάχιστη πίσσα ολοκληρωμένου κυκλώματος	0.30mm
6	Καρφίτσα ποδιών	ΕΤΣΙ, SOP, SOJ, TSOP, TSSOP, QFP, BGA ΚΑΙ U-BGA
7	Ελάχιστη τοποθέτηση τσιπ	1005
8	Μέγιστο μέγεθος PCB	600mm*400mm
9	Ελάχιστο πάχος PCB	0.35mm
10	Μέγιστο μέγεθος BGA	74mm*74mm
11	Μέγιστη πίσσα σφαιρών	1mm3mm
12	Μέγιστη διάμετρος σφαιρών	0.4mm1mm
13	Πίσσα μολύβδου QFP	0.38mm2.54mm
14	Συσκευασία	Εσωτερική συσκευασία: αντιστατική τσάντα φυσαλίδων
14	Συσκευασία	Εξωτερική συσκευασία: κιβώτιο χαρτοκιβωτίων
15	Πιστοποιητικό	Συνέλευση PCB με UL, έγκριση RoHS

Ικανότητα PCB

Αριθ.	Στοιχείο	Προδιαγραφή
1	Στρώμα	1-20 στρώματα
2	Υλικό πινάκων	FR4 ίνα υάλου εποξική
		FR4 υψηλό Tg (Tg150, Tg160, Tg170, Tg180)
		Πίνακας αργιλίου
3	Λήξη επιφάνειας	HASL αμόλυβδο
		Χρυσός βύθισης, ασήμι βύθισης, κασσίτερος βύθισης
		γαλβανικό ασήμι επένδυσης επένδυσης χρυσό, γαλβανικό
4	Πάχος πινάκων	0.5mm3.2mm
5	Πάχος χαλκού	17.5um-105um (0.5-3OZ)
6	Ελάχιστο μέγεθος τρυπών	0.1mm
7	Ελάχιστο πλάτος γραμμών	0.13mm (5mil)
8	Ελάχιστο διάστημα γραμμών	0.13mm (5mil)
9	Χρώμα Soldermask	Πράσινος, μαύρος, άσπρος, κίτρινος, μπλε, κ.λπ.
10	Χρώμα Silkscreen	Άσπρος, μαύρος, κίτρινος, πράσινος, κ.λπ.
11	Μέγιστο μέγεθος πινάκων	1200mm*800mm
12	Τύπος πινάκων	Άκαμπτος, εύκαμπτος
13	Ειδικές τρύπες	Τυφλές τρύπες
13	Ειδικές τρύπες	Θάβει τις τρύπες
14	Σκιαγράφηση	Δρομολόγηση, β-περικοπή, Punching, Chamfer
15	Δοκιμή	Ε-δοκιμή χρησιμοποιώντας τον προσαρμοστή ή πετώντας τη δοκιμή ελέγχων
15	Δοκιμή	Οπτική επιθεώρηση (για να βρεί κάθε μικροσκοπική ατέλεια PCBs)
16	Πρότυπα	ΕΠΙ-α-600G κατηγορία 3 (τελειοποιήστε ή τελειοποιήστε σχεδόν)
17	Πιστοποιητικό	UL, RoHS, ΠΡΟΣΙΤΟΤΗΤΑ, ISO

Υπηρεσίες σχεδίου Eastwin PCB&PCBA:
- Άριστη πείρα στα εργαλεία σχεδίου: Χαρούμενος, μαξιλάρια, και αποστολή συμβούλων.
- Σχέδια υψηλής πυκνότητας SMT (BGA, uBGA, PCI, PCIE, CPCI…)
- Ευκίνητα σχέδια PCB όλων των ειδών
- Πλήρη σχέδια συνελεύσεων
- Παραγωγή στοιχείων δοκιμής -κυκλωμάτων (ICT)
- Σχέδια τρυπανιών, επιτροπής και διακοπής που σχεδιάζονται
- Επαγγελματικά έγγραφα επεξεργασίας που δημιουργούνται

- Μεγάλη ταχύτητα, πολυστρωματική ψηφιακή δρομολόγηση λεωφορείων σχεδίων PCB, διαφορικά ζευγάρια, αντιστοιχημένα μήκη Γρήγορο σχέδιο PCB σε 2-3 ημέρες.
- Επικεντρωθείτε στην ενότητα Wifi σχεδίου PCB, ενότητα BLE, ΠΣΤ που ακολουθεί τις ενότητες application.RF, συσκευές ιατρικής φροντίδας, πίνακες PCB των οδηγήσεων.
- Βρίσκουμε το σχέδιο σύμφωνα με την απαίτηση πελατών, και παίρνουμε την προσοχή γιατί η ΠΡΩΤΗ ύλη κόστισε εξαρχής του σχεδίου.
- Ολικός έλεγχος για το σχέδιο PCB, από την απαίτηση, σχηματική αναπαράσταση, σχεδιάγραμμα PCB, επιθεώρηση SI/PI/EMI, θα εντοπίσουμε τα ζητήματα σχεδίου στην επεξεργασία επιθεώρησης.

Κύρια εφαρμογή προϊόντων συνελεύσεων PCB

- Οικιακές συσκευές
- Ιατρικά προϊόντα
- Αυτοκίνητα προϊόντα
- Βιομηχανικά προϊόντα
- Προϊόντα επικοινωνίας (συσκευές AVL/GPS/GSM)
- Καταναλωτικά ηλεκτρονικά
