Επισημαίνω:
Αυτοματοποιημένη οπτική επιθεώρηση ακριβείας
, Εξαιρετική εγγυημένη αυτοματοποιημένη οπτική επιθεώρηση
, AOI TR7500QE Plus
Ελέγχος οπτικής αυτοματοποίησης μηχανής SMT (AOI) TR7500QE Plus.
Ειδικότητα:
| Οπτικό σύστημα |
|
| Μέθοδος απεικόνισης |
Σταματήστε και πηγαίνετε |
| Πάνω κάμερα |
12 MP κάμερα υψηλής ταχύτητας |
| Κάμερα γωνίας |
4 Κάμερες με γωνία |
| Ανάλυση εικόνας |
10 μm, 12 μm *, 15 μm (προσαρμογή εργοστασίου) |
| |
| * Διαθέσιμο για TR7500QE Plus |
| Φωτισμός |
Πολλαπλής φάσης LED αληθινών χρωμάτων, κοακσιακό φωτισμό |
| Τεχνολογία 3D |
Ψηφιακοί προβολέα με μοτίβα περιθωρίου |
| Μέγιστη 3D εμβέλεια |
40 χιλιοστά |
| Επιδόσεις επιθεώρησης |
|
| Ταχύτητα εικόνας |
@ 10 μm: 25 cm2/sec |
| @ 12 μm: 37 cm2/sec |
| @ 15 μm: 57 cm2/sec |
| Πίνακας κινήσεων και έλεγχο |
|
| Έλεγχος του άξονα Χ |
Στροβίδας σφαίρας + AC servo με ρυθμιστή κίνησης (γραμμικός κινητήρας προαιρετικός) |
| Έλεγχος του άξονα Y |
Δύο τροχοφόρα στροφιά + AC servo με ρυθμιστή κίνησης |
| Έλεγχος του άξονα Z |
Στροφή σφαίρας + AC servo με ρυθμιστή κίνησης |
| Ανάλυση στον άξονα X-Y |
1 μm |
| Διαχείριση του συμβουλίου |
|
| Μέγιστο μέγεθος PCB |
TR7500QE Plus: 510 x 510 mm |
| TR7500QE Plus DL: 510 x 310 mm x 2 λωρίδες, 510 x 590 mm x 1 λωρίδα |
| Μοντέλο |
0.5 - 6 mm |
| Μέγιστο βάρος PCB |
Επιλογή: 4kg / 5kg |
| Πάνω διαχωρισμός |
50 χιλιοστά |
| Διάφραξη κάτω |
40 χιλιοστά |
| Διαχωρισμός από την άκρη |
3 mm Προαιρετικά: 4 mm / 5 mm |
| Μεταφορέας |
Υψόμετρος σε γραμμή: 880 mm |
| Ελεγκτικές λειτουργίες |
|
| Συστατικό |
Ελλείψει, Tombstoning, Billboarding, Πολικότητα, περιστροφή, μετατόπιση, λάθος σήμανση (OCV), ελαττωματικό, ανάποδα, επιπλέον συστατικό, ξένο υλικό |
| Συναρμολόγηση |
Υψόμετρος του φιλετού συγκόλλησης, ποσοστό όγκου συγκόλλησης, πλεονάζουσα συγκόλληση, ανεπαρκής συγκόλληση, γέφυρα, πινάκια διάνοιξης, ανυψωμένο μόλυβδο, γρατζουνιά/μόλυνση από χρυσό δάχτυλο |
| Μέγεθος |
|
| WxDxH |
TR7500QE Plus: 1100 x 1730 x 1700 mm |
| Το TR7500QE Plus DL: 1100 x 2005 x 1700 mm |
| TR7500L QE Plus: 1365 x 1865 x 1700 mm |
| |
| Σημείωση: χωρίς τον πύργο σηματοδότησης, ύψος πύργου σηματοδότησης 520 mm |
| Βάρος |
TR7500QE Plus: 920 κιλά |
| TR7500QE συν DL: 1040 kg |
| TR7500L QE Plus: 1035 κιλά |
Άλλες μηχανές:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

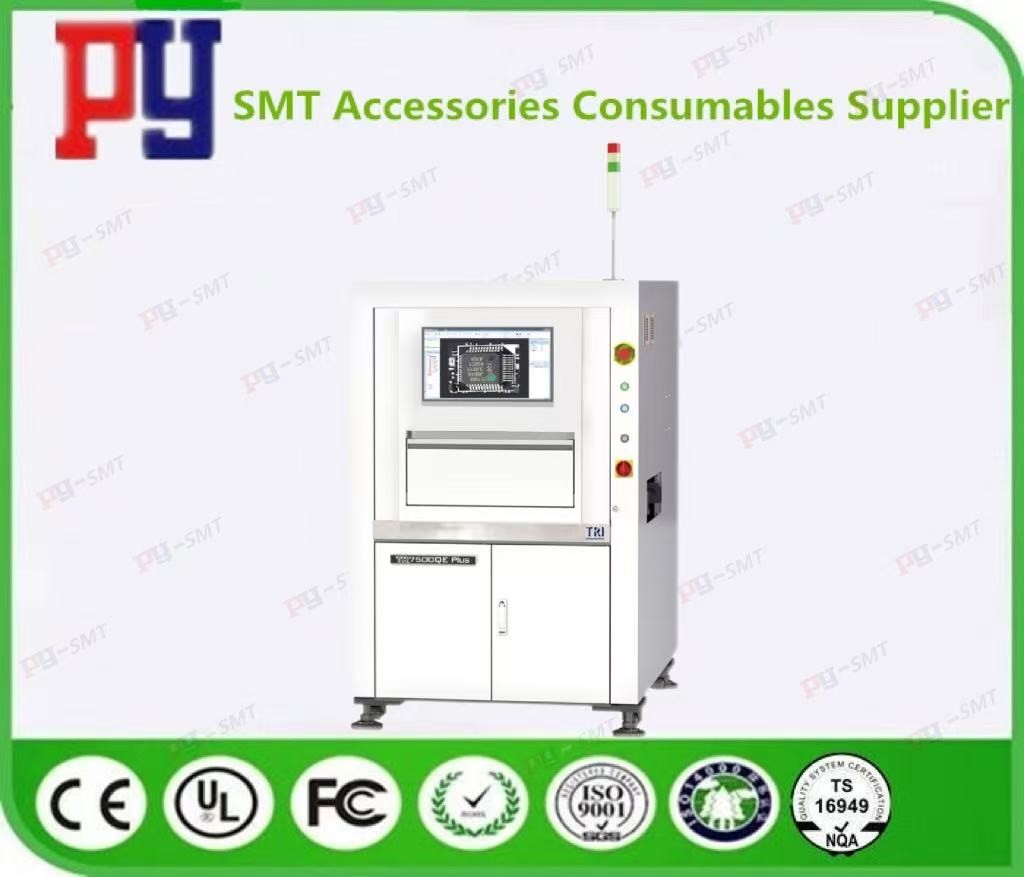

TR7500QE Plus φωτογραφία:
