Επισημαίνω:
Συσκευές συναρμολόγησης SMT AOI
, Μηχανή SMT για αυτοματοποιημένη οπτική επιθεώρηση
, Μηχανή SMT TR7700QH SII
SMT Μηχανική Αυτοματοποιημένη Οπτική Επιθεώρηση (AOI) TR7700QH SII.
Ειδικότητα:
| Οπτικό σύστημα |
|
| Μέθοδος απεικόνισης |
Σταματήστε και πηγαίνετε |
| Πάνω κάμερα |
12 MP / 21 MP High Speed κάμερα |
| Κάμερα γωνίας |
Α/Χ |
| Ανάλυση εικόνας |
12 μm, 15 μm, 18 μm (προσαρμογή εργοστασίου) |
| |
| * 18 μm είναι διαθέσιμα για το TR7700QH SII, 12 μm είναι διαθέσιμα για το |
| TR7700QH SII & TR7700QH SII DL |
| Φωτισμός |
Πολυφασικό LED αληθινών χρωμάτων |
| Τεχνολογία 3D |
Προβολέα τετραψήφιας ψηφιακής περιφέρειας |
| Μέγιστη 3D εμβέλεια |
40 χιλιοστά |
| Επιδόσεις επιθεώρησης |
|
| Ταχύτητα εικόνας |
12 MP@ 18 μm: 70 cm2/sec |
| 21 MP@ 12 μm: 60 cm2/sec |
| 21 MP@ 15 μm: 80 cm2/sec |
| Πίνακας κινήσεων και έλεγχο |
|
| Έλεγχος του άξονα Χ |
Στροφή σφαίρας + AC servo με ρυθμιστή κίνησης |
| Έλεγχος του άξονα Y |
Στροφή σφαίρας + AC servo με ρυθμιστή κίνησης |
| Έλεγχος του άξονα Z |
Στροφή σφαίρας + AC servo με ρυθμιστή κίνησης |
| Ανάλυση στον άξονα X-Y |
1 μm |
| Διαχείριση του συμβουλίου |
|
| Μέγιστο μέγεθος PCB |
TR7700QH SII: 510 x 510 mm |
| TR7700QH SII DL: 510 x 310 mm x 2 λωρίδες, 510 x 590 mm x 1 λωρίδα |
| TR7700L QH SII: 765 x 610 mm |
| Μοντέλο |
0.6-5 mm |
| Μέγιστο βάρος PCB |
TR7700QH SII (DL): 3 kg. Προαιρετικά: 5 kg |
| TR7700L QH SII: 3 kg. Προαιρετικά: 5 kg / 12 kg |
| Πάνω διαχωρισμός |
50 χιλιοστά |
| Διάφραξη κάτω |
40 χιλιοστά |
| Διαχωρισμός από την άκρη |
TR7700QH SII (DL): 3 mm. Προαιρετικά: 4 mm / 5 mm |
| TR7700L QH SII: 3 mm. Προαιρετικά: 5 mm |
| Μεταφορέας |
Υψόμετρος γραμμής: 880 mm, προαιρετικό: 925 mm |
| |
| * SMEMA Συμφωνητικό |
| Ελεγκτικές λειτουργίες |
|
| Συστατικό |
Ελλείψει, Tombstoning, Billboarding, Πολικότητα, περιστροφή, μετατόπιση, λάθος σήμανση (OCV), ελαττωματικό, ανάποδα, επιπλέον στοιχείο, ξένο υλικό, ανυψωμένο στοιχείο |
| Συναρμολόγηση |
Υψόμετρος του φιλετού συγκόλλησης, ποσοστό όγκου συγκόλλησης, πλεονάζουσα συγκόλληση, ανεπαρκής συγκόλληση, γέφυρα, πινάκια διάνοιξης, ανυψωμένο μόλυβδο, γρατζουνιά/μόλυνση από χρυσό δάχτυλο |
| Μέγεθος |
|
| WxDxH |
TR7700QH SII: 1100 x 1730 x 1700 mm |
| TR7700QH SII DL: 1100 x 2005 x 1700 mm |
| TR7700L QH SII: 1365 x 1865 x 1700 mm |
| |
| Σημείωση: χωρίς τον πύργο σηματοδότησης, ύψος πύργου σηματοδότησης 520 mm |
| Βάρος |
TR7700QH SII: 920 kg |
| TR7700QH SII DL: 1020 kg |
| TR7700L QH SII: 1035 kg |
Άλλες μηχανές:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

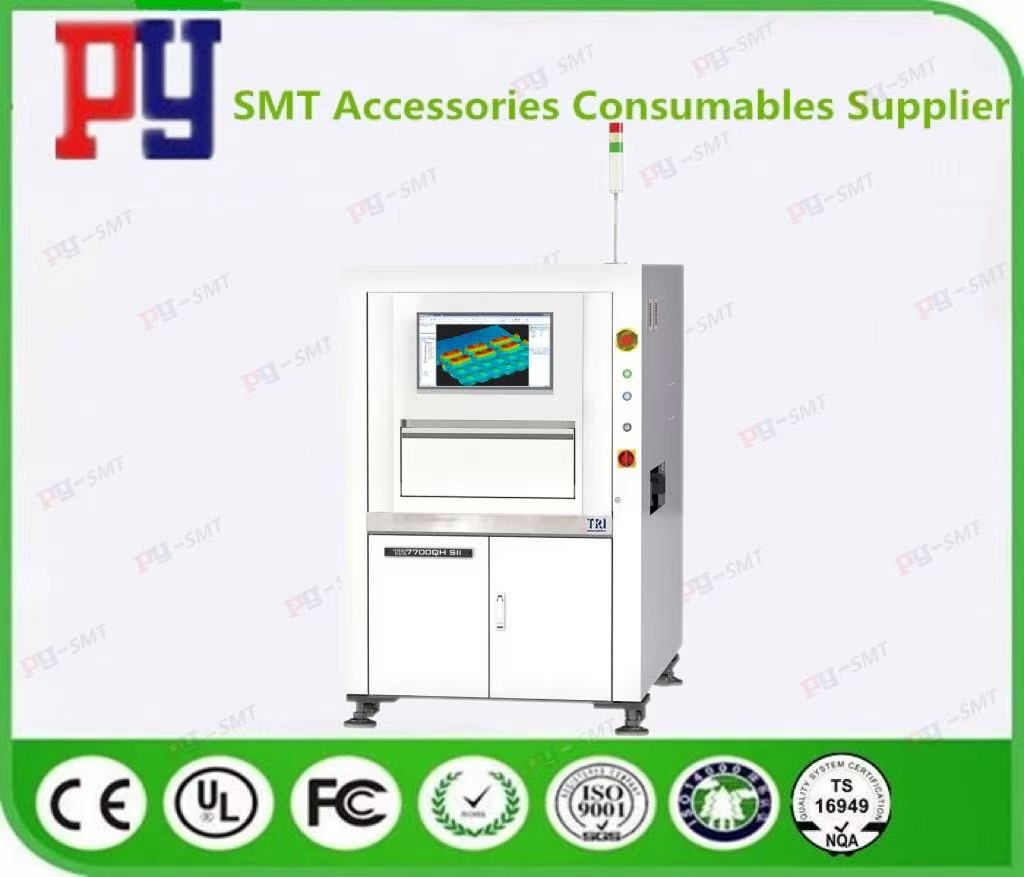

Εικόνα TR7700QH SII:
Υπηρεσίες μας
Επαγγελματική υπηρεσία
Η PY θα σας προσφέρει τα πιο ευνοϊκά νέα και μεταχειρισμένα μηχανήματα και εξαρτήματα SMT για να παρέχει ολοκληρωμένη και πρώτης κατηγορίας υπηρεσία μετά την πώληση.
Υπηρεσίες επισκευής
Οι επαγγελματίες τεχνικοί προστατεύουν την ποιότητα των προϊόντων.
Παρέχεται εγγυημένη περίοδος ποιότητας μετά την επισκευή.
Υψηλής ποιότητας
Η PY θα ανταποδώσει την εμπιστοσύνη των νέων και παλαιών πελατών με τα προϊόντα υψηλότερης ποιότητας, την πιο οικονομική τιμή και την πιο πλήρη τεχνική υποστήριξη.
Συσκευή
1Καρτόνι/ ξύλινη θήκη/ συσκευασία σύμφωνα με τις απαιτήσεις του πελάτη.
2Η συσκευασία είναι πολύ ασφαλής και ισχυρή, εγγυόμαστε ότι το προϊόν θα παραδοθεί σε καλή κατάσταση.
Ναυτιλία
1Θα στείλουμε τα προϊόντα στο καθορισμένο μέρος σας με FedEx/UPS/DHL/EMS εγκαίρως.
2Αν χρειαστεί να το χρησιμοποιήσετε επειγόντως, μπορούμε επίσης να κανονίσουμε αεροπορική και θαλάσσια μεταφορά για εσάς για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση των αγαθών στα χέρια σας.
Αν έχετε ειδικές ανάγκες, παρακαλώ ενημερώστε μας αμέσως!
Γενικά ερωτήματα:
Ε: Πόσος χρόνος παράδοσης έχετε;
Α: ΕμείςΣυνεργασία με Fedex, TNT και DHL. Αποστέλλεται απευθείας από το Shenzhen. Ο χρόνος είναι γρήγορος. Αν είναι σε αποθέματα, είναι συνήθως 3 ημέρες. Αν δεν υπάρχει αποθεματικό, υπολογίζεται με βάση την ποσότητα.
Ε: Και η ποιότητα των ανταλλακτικών μας;
Α: Εξαγωγούμε στην Ευρώπη και τις ΗΠΑ εδώ και χρόνια, η ποιότητα είναι ο πρωταρχικός παράγοντας που μας απασχολεί.
Κου.Γιατί διάλεξες την ΠΥ;
Α: Προϊόντα υψηλής ποιότητας με λογική τιμή, γρήγορη αποστολή.
Β: Καλή τεχνική κατάρτιση και τεχνική υποστήριξη
Γ: Επαγγελματική διεθνής επιχειρηματική επικοινωνία και υποστήριξη
D: Επαγγελματικές επιλογές για τις διεθνείς μεταφορές
E: Εμπιστευτικός προμηθευτής.
