Επισημαίνω:
Μηχανή 3D SPI SMT
, Μηχανή SMT 3D επιθεώρησης πάστες συγκόλλησης
, Μηχανή SMT TR7007Q Plus
Ελέγχου πάστας συγκόλλησης 3D (SPI) μηχανής SMT TR7007Q Plus.
Ειδικότητα:
| Οπτικό σύστημα |
|
| Μέθοδος απεικόνισης |
Εικόνες σταμάτησης και μετά |
| Κάμερα |
4 Mpix ή 12 Mpix (παρασκευαστική ρύθμιση) |
| Ανάλυση εικόνας |
5.5 μm, 6 μm, 10 μm, 15 μm (προσαρμογή εργοστασίου) |
| Φωτισμός |
Βελτιωμένα 2D φώτα (RGB+W) |
| Τεχνολογία 3D |
Τετραδιάστατο ψηφιακό μοτίβο περιθωρίων |
| Το οπτικό πεδίο |
4MP κάμερα σύνδεση- |
| @ 10 μm: 20,3x20,3 mm |
| @ 15 μm: 30,5x30,5 mm |
| |
| 12 MP κάμερα σύνδεση- |
| @ 5,5 μm: 22,5x16,5 mm |
| @ 10 μm: 40,6x30,7 mm |
| @ 15 μm: 61x46 mm |
| |
| 12 MP CoaXPress- |
| @ 6 μm: 24,3x18,4 mm |
| @ 10 μm: 40,6x30,7 mm |
| @ 15 μm: 61x46 mm |
| Επιδόσεις επιθεώρησης |
|
| Ταχύτητα εικόνας |
Σύνδεση κάμερας 4 MP: έως 3 FOV/sec |
| Σύνδεση κάμερας 12 MP: έως 1,8 FOV/sec |
| 12 MP CoaXPress: Μέχρι 2,6 FOV/sec |
| Ανάλυση ύψους |
@10 μm/15 μm: 0,45 μm |
| @5,5 μm/6 μm: 0,22 μm |
| Μέγιστο ύψος συγκόλλησης |
@10 μm/15 μm: 420 μm/750 μm |
| @5,5 μm/6 μm: 210 μm/310 μm |
| |
| * στο στόχο βαθμονόμησης |
| Πίνακας κινήσεων και έλεγχο |
|
| Έλεγχος του άξονα Χ |
Στροβίδας + ελεγκτής κίνησης EtherCAT |
| Έλεγχος του άξονα Y |
Στροβίδας + ελεγκτής κίνησης EtherCAT |
| Έλεγχος του άξονα Z |
Στροβίδας + ελεγκτής κίνησης EtherCAT |
| Ανάλυση στον άξονα X-Y |
0.5 μm |
| Ανάλυση στον άξονα Z |
1 μm |
| Διαχείριση του συμβουλίου |
|
| Μέγιστο μέγεθος PCB |
TR7007Q Plus:@5,5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm |
| TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 λωρίδες, 510x590 mm x 1 λωρίδα |
| TR7007LQ Plus:@6 μm, 10 μm, 15 μm - 765 x 610 mm |
| Μοντέλο |
0.6 - 5mm |
| Μέγιστο βάρος PCB |
3 κιλά, προαιρετικά: 5 κιλά |
| Πάνω διαχωρισμός |
@5,5 μm, 6 μm: 25 mm; @10 μm, 15 μm: 50 mm |
| Διάφραξη κάτω |
40 χιλιοστά |
| Διαχωρισμός από την άκρη |
3 χιλιοστά |
| Υψόμετρο μεταφοράς |
880 920 χιλιοστά |
| |
| * SMEMA Συμφωνητικό |
| Ελεγκτικές λειτουργίες |
|
| Ελαττώματα |
Ανεπαρκής πάστα |
| Υπερβολική πάστα |
| Διαμόρφωση σχήματος |
| Λείπει πάστα και γέφυρα |
| Μέτρηση |
Υψόμετρο |
| Περιοχή |
| Όγκος |
| Αντιστάθμιση |
| Μέγεθος |
|
| WxDxH |
TR7007Q Plus: 1000 x 1400 x 1650 mm |
| TR7007Q Plus DL: 1000 x 1500 x 1650 mm |
| TR7007LQ Plus: 1365 x 1720 x 1710 mm |
| |
| Σημείωση: χωρίς τον πύργο σηματοδότησης, ύψος πύργου σηματοδότησης 515 mm |
| Βάρος |
TR7007Q Plus: 775 kg |
| TR7007Q συν DL: 825 kg |
| TR7007LQ Plus: 982 κιλά |
Άλλες μηχανές:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

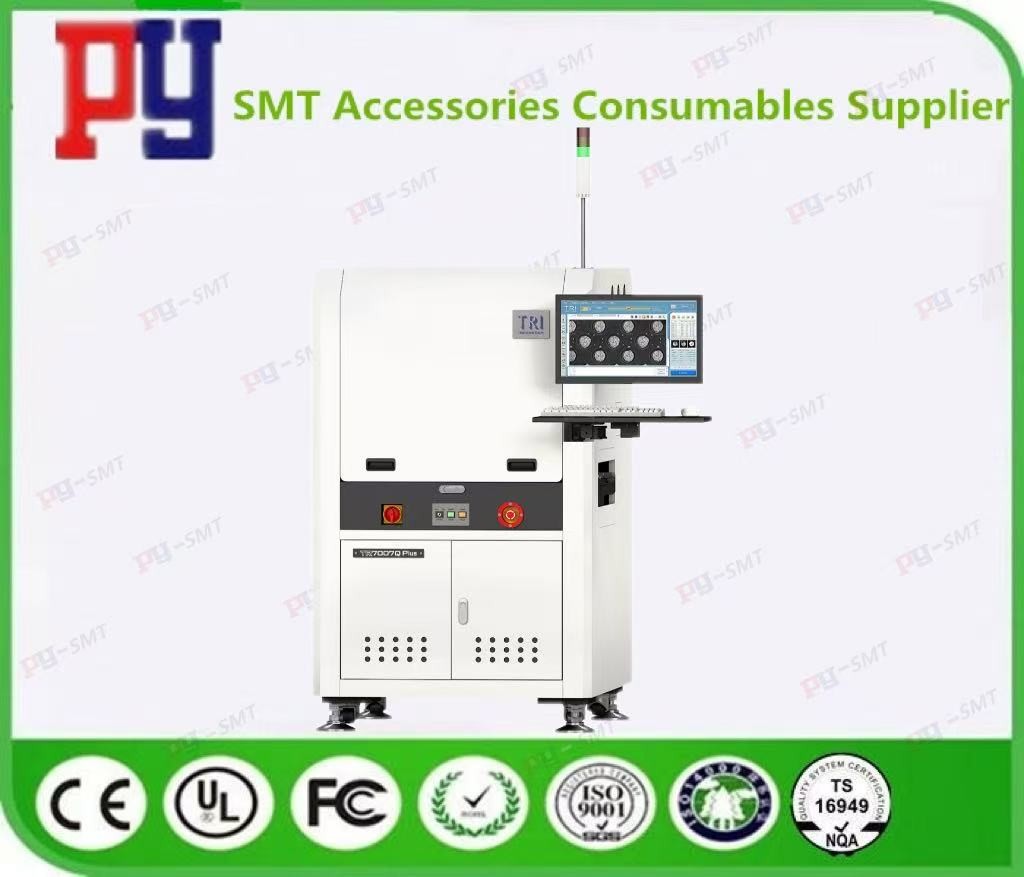

TR7007Q Plus φωτογραφία:
