Επισημαίνω:
Συσκευές συναρμολόγησης 3D SPI SMT
, Μηχανή SMT TR7007Q SII
, Μηχανή SMT 3D επιθεώρησης πάστες συγκόλλησης
Ελέγχου πάστες συγκόλλησης 3D (SPI) TR7007Q SII.
Ειδικότητα:
| Οπτικό σύστημα |
|
| Μέθοδος απεικόνισης |
Εικόνες σταμάτησης και μετά |
| Κάμερα |
21 Mpix |
| Ανάλυση εικόνας |
9.8 μm, 15 μm (προσαρμογή εργοστασίου) |
| Φωτισμός |
Φώτα ευρέος φάσματος 2D (RGB+W), Κοαξιακό φωτισμό |
| Τεχνολογία 3D |
Τετραδιάστατο ψηφιακό μοτίβο περιθωρίων |
| Το οπτικό πεδίο |
21 Mpix@ 9,8 μm: 50,30 x 40,24 mm |
| 21 Mpix@ 15 μm: 76,8 x 61,4 mm |
| Επιδόσεις επιθεώρησης |
|
| Ταχύτητα εικόνας |
21 Mpix@ 9,8 μm: 2,6 FOV/sec |
| 21 Mpix@ 15 μm: 2,3 FOV/sec |
| Ανάλυση ύψους |
21 Mpix@ 9,8 μm: 0,4 μm |
| 21 Mpix@ 15 μm: 0,454 μm |
| Μέγιστο ύψος συγκόλλησης |
21 Mpix@ 9,8 μm: 420 μm |
| 21 Mpix@ 15 μm: 470 μm |
| * στο στόχο βαθμονόμησης |
| Πίνακας κινήσεων και έλεγχο |
|
| Έλεγχος του άξονα Χ |
Στροβίδας + AC Servo με EtherCAT Motion Controller |
| Έλεγχος του άξονα Y |
Στροβίδας + AC Servo με EtherCAT Motion Controller |
| Έλεγχος του άξονα Z |
Στροβίδας + AC Servo με EtherCAT Motion Controller |
| Ανάλυση στον άξονα X-Y |
0.1 μm |
| Ανάλυση στον άξονα Z |
0.1 μm |
| Διαχείριση του συμβουλίου |
|
| Μέγιστο μέγεθος PCB |
TR7007Q SII: 510 x 460 mm |
| TR7007Q SII: DL: 510x310 mm x 2 λωρίδες, 510x590 mm x 1 λωρίδα |
| TR7007LQ SII: 765 x 610 mm |
| Μοντέλο |
0.6 - 5 mm |
| Μέγιστο βάρος PCB |
TR7007Q SII (DL): 3 kg. Προαιρετικά: 5 kg |
| TR7007LQ SII: 3 kg. Προαιρετικά: 5 kg / 12 kg |
| Πάνω διαχωρισμός |
Ειδικότερα, η διαφορά μεταξύ των διαφόρων τύπων οχημάτων πρέπει να καθορίζεται με βάση το μέγεθος του οχήματος και το μέγεθος του οχήματος. |
| Διάφραξη κάτω |
40 χιλιοστά |
| Διαχωρισμός από την άκρη |
3 mm Προαιρετικά: 4 mm / 5 mm |
| Υψόμετρο μεταφοράς |
880 920 χιλιοστά |
| * SMEMA Συμφωνητικό |
| Ελεγκτικές λειτουργίες |
|
| Ελαττώματα |
Ανεπαρκής πάστα |
| Υπερβολική πάστα |
| Διαμόρφωση σχήματος |
| Λείπει πάστα και γέφυρα |
| Μέτρηση |
Υψόμετρο |
| Περιοχή |
| Όγκος |
| Αντιστάθμιση |
| Μέγεθος |
|
| WxDxH |
TR7007Q SII: 1000 x 1480 x (@ 9,8 μm: 1650 mm, @ 15 μm: 1700 mm) |
| TR7007Q SII DL: 1000 x 1750 x (@ 9,8 μm: 1650 mm, @ 15 μm: 1700 mm) |
| TR7007LQ SII: 1365 x 1720 x 1710 mm |
| Σημείωση: χωρίς τον πύργο σηματοδότησης |
| Βάρος |
TR7007Q SII: 795 kg |
| TR7007Q SII DL: 840 kg |
| TR7007LQ SII: 1025 kg |
Άλλες μηχανές:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

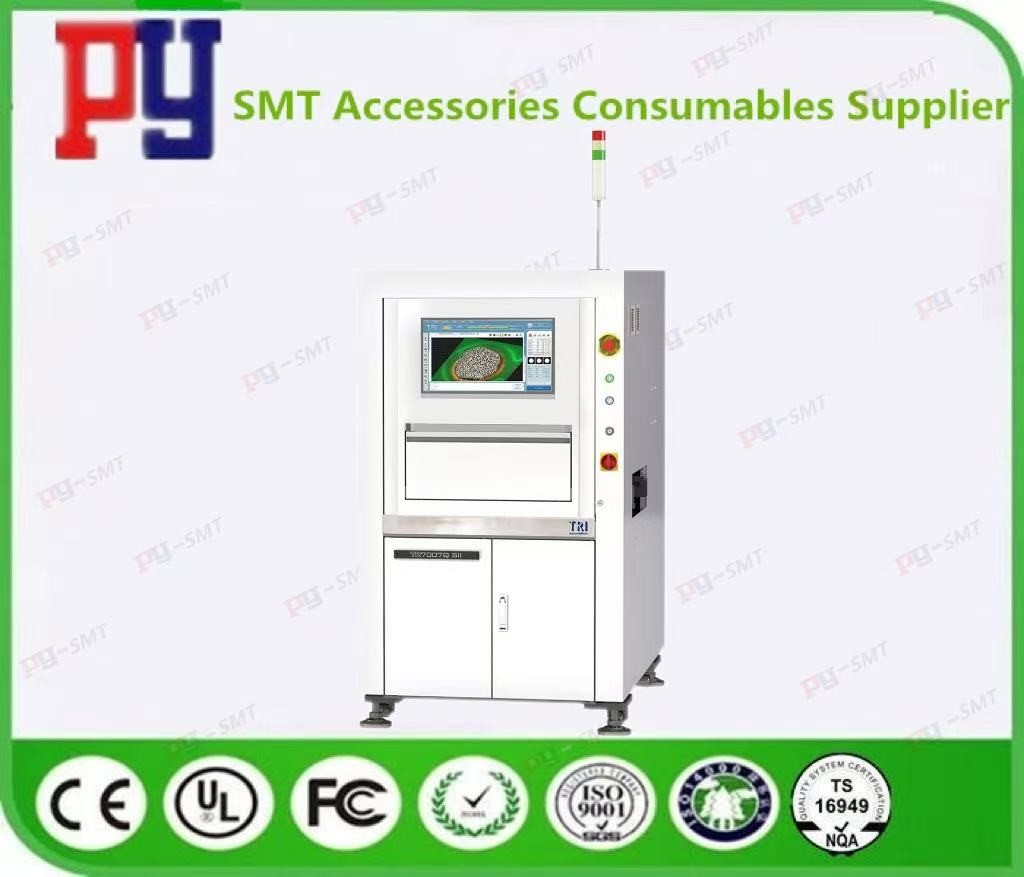

Εικόνα TR7007Q:
