Επισημαίνω:
Μηχανή SMT SPI
, Μηχανή SMT TR7007 SII
, Μηχανή SMT 3D επιθεώρησης πάστες συγκόλλησης
Ελέγχου πάστας συγκόλλησης 3D (SPI) μηχανής SMT TR7007 SII
Προδιαγραφές:
| Οπτικό σύστημα |
|
| Μέθοδος απεικόνισης |
Δυναμική απεικόνιση |
| Κάμερα |
4 Mpix |
| Ανάλυση εικόνας |
10 μm ή 15 μm (προσαρμογή εργοστασίου) |
| Φωτισμός |
RGB LED |
| Τεχνολογία 3D |
Δύομερές πρότυπο περιθωρίων |
| Το οπτικό πεδίο |
4 Mpix@ 10 μm: 20 x 20 mm |
| 4 Mpix@ 15 μm: 30 x 30 mm |
| Επιδόσεις επιθεώρησης |
|
| Ταχύτητα εικόνας |
4 Mpix@ 10 μm: 80 cm2/sec |
| 4 Mpix@ 15 μm: 180 cm2/sec |
| Ανάλυση ύψους |
0.4 μm |
| Μέγιστο ύψος συγκόλλησης |
@ 10 μm: 600 μm |
| @ 15 μm: 550 μm |
| Πίνακας κινήσεων και έλεγχο |
|
| Έλεγχος του άξονα Χ |
Γραμμικός κινητήρας και γραμμική κλίμακα με ελεγκτή βασισμένο σε DSP |
| Έλεγχος του άξονα Y |
Στροβίδας + AC-servo ελεγκτής |
| Έλεγχος του άξονα Z |
Στροβίδας + AC-servo ελεγκτής |
| Ανάλυση στον άξονα X-Y |
0.5 μm |
| Ανάλυση στον άξονα Z |
1 μm |
| Διαχείριση του συμβουλίου |
|
| Μέγιστο μέγεθος PCB |
TR7007 SII: 510 x 460 mm |
| TR7007LL SII: 850 x 610 mm |
| Μοντέλο |
0.6-5 mm |
| Μέγιστο βάρος PCB |
TR7007 SII: 3 kg |
| TR7007LL SII: 5 kg |
| Πάνω διαχωρισμός |
40 χιλιοστά |
| Διάφραξη κάτω |
40 χιλιοστά |
| Διαχωρισμός από την άκρη |
3 χιλιοστά |
| Υψόμετρο μεταφοράς |
880 920 χιλιοστά |
| * SMEMA Συμφωνητικό |
| Ελεγκτικές λειτουργίες |
|
| Ελαττώματα |
Ανεπαρκής πάστα |
| Υπερβολική πάστα |
| Διαμόρφωση σχήματος |
| Λείπει πάστα και γέφυρα |
| Μέτρηση |
Υψόμετρο |
| Περιοχή |
| Όγκος |
| Αντιστάθμιση |
| Μέγεθος |
|
| WxDxH |
TR7007 SII: 1220 x 1663 x 1620 |
| TR7007LL SII: 1600 x 1813 x 1637 mm |
| Σημείωση: χωρίς τον πύργο σηματοδότησης, ύψος πύργου σηματοδότησης 520 mm |
| Βάρος |
TR7007 SII: 920 kg |
| TR7007LL SII: 1117 kg |
Άλλες μηχανές:
| TR7007D Plus |
| TR7007M SII Plus |
| TR7700 SII |
| TR7007 SII |
| TR7007Q SII |
| TR7007 SIII |
| TR7007Q Plus |
| TR7700QH SII |
| TR7500QE Plus |
| TR7700QB SII |
| TR7700 SIII Ultra |
| TR7700QC SII |
| TR7700 SIII DT |

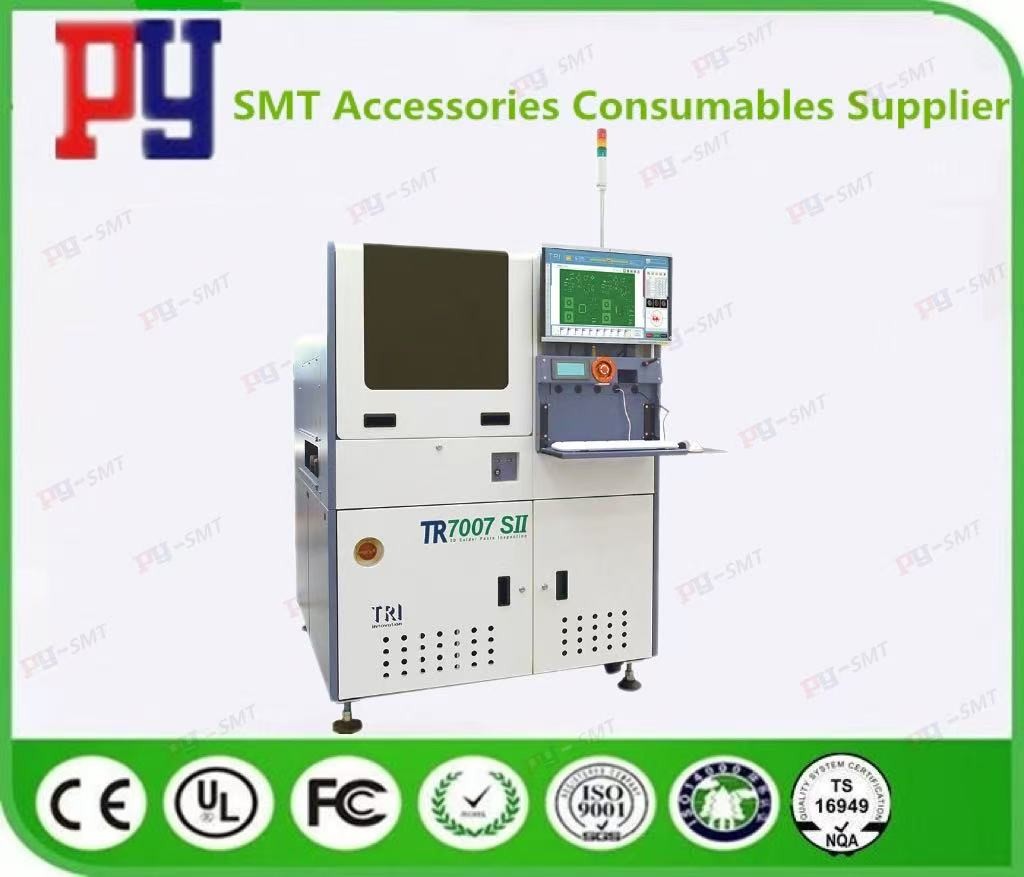

TR7007 SII εικόνα:
