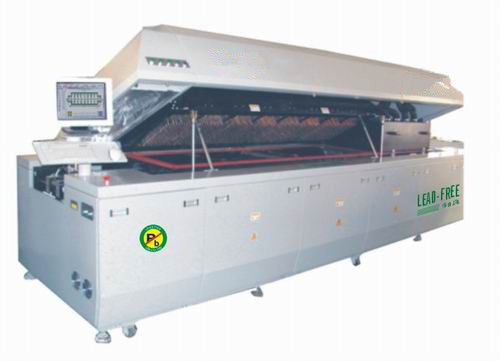

Αυτόματος εξοπλισμός 10 συνελεύσεων SMT αμόλυβδος φούρνος επανακυκλοφορίας αζώτου ζωνών

Αυτόματη τεχνολογία θέρμανσης διπλωμάτων ευρεσιτεχνίας ΜΟΛΥΒΔΟΥ SMT φούρνων επανακυκλοφορίας αζώτου 10 ζωνών αμόλυβδη

1. PC Lenovo, παράθυρα 7 σύστημα λειτουργίας, κινεζικός-αγγλική οθόνη διεπαφών.

2.All τα στοιχεία παραγωγής θα είναι εφεδρικά αυτόματα, το οποίο είναι κατάλληλο για τη διαχείριση ISO9000.

3.Fault ευφυής διάγνωση, συναγερμός επίδειξης και κατάλογος έξω.

4.15% η θερμότητα που μεταφέρει την αποδοτικότητα βελτιώθηκε, η οποία είναι καταλληλότερη για την ΑΜΟΛΥΒΔΗ διαδικασία συγκόλλησης.

5.Guide η ράγα είναι μέσω της ειδικής θερμικής επεξεργασίας, είναι σκληρό από τη μορφή.

6.The η κύρια ένωση ενισχύεται, η οποία μπορεί να αποφύγει την παραμόρφωση και το μπλοκάρισμα PCB.

7. Έλεγχος PLC Siemens, ανθεκτικότερος και σταθερός.

8.The η περισσότερη ενέργεια - φούρνος επανακυκλοφορίας αποταμίευσης

Χαρακτηριστικά γνωρίσματα προϊόντων:

Η μηχανή υιοθετεί τη μέθοδο θέρμανσης εισαγόμενου θερμαντικού πίνακα με ακόμη και τη θερμοκρασία και το υψηλό efficency αποζημιώσεων θερμότητας, είναι ιδιαίτερα κατάλληλο για πωλημένος των τμημάτων BGA CSP.
Το σχέδιο ανεμοτροχών διπλωμάτων ευρεσιτεχνίας μπορεί να εξασφαλίσει η ταχύτητα ανέμου ότι ταχύτητας ανέμου μπορεί να ρυθμιστεί από τη μετατροπή συχνότητας.
Όλη η ζώνη θερμοκρασίας εφαρμόζει τους καταναγκαστικούς didependent ελέγχους κύκλων PID και πάνω-κάτω τη θέρμανση του ύφους, οι οποίοι καθιστούν τη θερμοκρασία του φούρνου ακριβή με τη μεγάλη ικανότητα θερμότητας.
Η θέρμανση είναι γρήγορη, παίρνει λιγότερο από τη θερμότητα Tj 30 λεπτών από την κανονική θερμοκρασία στη θερμοκρασία εργασίας.
Δύναμη από την εισαγόμενη υψηλής θερμοκρασίας μηχανή υψηλής ταχύτητας με υψηλό - η ποιότητα, καυτός αέρας που δημιουργείται είναι σταθερή χωρίς τη δόνηση και το θόρυβο.
Η ανώτερη κάλυψη του φούρνου αυξάνεται από τον ηλεκτρικό χειρομοχλό, χρηματοκιβώτιο και credibie.
Ο inphase παράλληλος μεταφορέας των αλυσίδων και του πλέγματος που υιοθετεί το βήμα λιγότερη ρύθμιση ταχύτητας.
Η διαδρομή αποτελείται από το ειδικό κράμα αργιλίου με την υψηλή ακρίβεια ακαμψίας και το lubrican γεμίζοντας σύστημα αλυσίδων intensitymauto.
Η δύναμη UPS από τη λειτουργία προστασίας που εξασφαλίζει την κανονική παραγωγή του πίνακα PCB χωρίς ζημία μετά από τη δύναμη είναι κλειστή.
Το ελέγχοντας σύστημα του ισχυρού λογισμικού προγραμματισμού, αυτό μπορεί να ανιχνεύσει τη σε απευθείας σύνδεση θερμοκρασία του PCB και μπορεί ανάλυση, εκτός από και να δακτυλογραφήσει
καμπύλες στοιχείων.
Το πρωτόκολλο MODBUS υιοθετείται στις εργασίες επικοινωνίας PC και PLC σταθερά χωρίς στάση συστημάτων.
Αυτόματα ελεγκτική και επιδεικνύοντας τις συνθήκες εργασίας του φούρνου η παράμετρος του φούρνου μπορεί να τροποποιηθεί ανά πάσα στιγμή.
Ειδικό σχέδιο ύλης συγκολλήσεως, καλύτερη αποταμίευση θερμοκρασίας, πιό μικρή κατανάλωση ισχύος στον ίδιο τομέα.
Αναγκάστε γρήγορα και ακόμα και, η ταχύτητα μπορεί να ελεγχθεί από τη μετατροπή συχνότητας, καμία αναπήδηση θερμοκρασίας που κάνει
συγκολλημένο σημείο ομαλό και που λάμπει.
Flowmeter αζώτου επιτρέπει σε σας για να ξέρει τη ροή αζώτου οποτεδήποτε.
Γρήγορα εξάγοντας το οξυγόνο και χρεώνοντας με το άζωτο που μπορεί να παρέχει το άζωτο υψηλής αγνότητας εύκολα.
Κάθετη τεχνολογία διαρροών αζώτου αντι για να αποτρέψει τη διαρροή του αζώτου.

Πρότυπο W7720 W8820

W1020
Δομή ζώνης

Μέρος θέρμανσης των παραμέτρων Top7/Bottom7 Top8 το /Bottom8 Top10/Bottom10
Μήκος 2625mm 3000mm 3750mm ζώνης θέρμανσης
Αριθμός ζωνών ψύξης Top1/Bottom1
Μέρος μεταφορών των παραμέτρων
Ανώτατο πλάτος του τύπου 350mm τύπος 420mm ραγών PCB ζωνών πλέγματος
Σειρά 50350mm ρύθμισης ραγών
Κατεύθυνση L→R μεταφορέων (R→L)
Τύπος σταθεροποίησης μπροστινής ράγας ραγών σταθερής (επιλογή: Οπίσθια ράγα σταθερή)
Πλέγμα 880±20mm, Chain900±20mm ταχύτητας μεταφορέων
Τύπος Chaim+Mesh μεταφορέων
Ταχύτητα 200-2000mm/Min μεταφορέων
Μέρος ελέγχου των παραμέτρων
Πηγή ισχύος 3 φάση 5 Wores (380V 50/60Hz)
Κανονική δύναμη 33Kw 38Kw 46Kw
Αρχική δύναμη Approx.8Kw Approx.9.5Kw Approx.11Kw
Heat-Up χρόνος 20MIN
Temp ιδιοσυγκρασία ature-350℃ δωματίων σειράς
Πλήρης έλεγχος κλειστών βρόγχων υπολογιστών ελέγχου θερμοκρασίας (όργανο) PID, κίνηση SSR
Έλεγχος LCD PC+PLC θερμοκρασίας
Έλεγχος Accurcy ±1℃ θερμοκρασίας
Θερμοκρασία που διανέμει το PCB ±1-2℃ λάθους
Πρότυπα μεθόδου ψύξης: Αναγκασμένος - τύπος αέρα (επιλογή: Νερό-ψυγείο)
Πεταγμένο πίνακας φως πύργων συναγερμών: Κίτρινη θέρμανση Πράσινος-κανονικός Κόκκινος-ανώμαλος
Ανώμαλος συναγερμός AbnormalTemperature (Extra-high/πρόσθετος-χαμηλά Temp)
Παράμετροι σώματος
Περ. βάρος Approx.1400Kg Approx.1600Kg Approx.2000Kg
Διάσταση (χιλ.) L×W×H LL4650×W1200×H1450 LL5000×W1200×H1450 L5700×W1200×H1450
Όγκος 10M3/min 2Exhausts ¢180MM εξάτμισης
